产品名称：H44H-25C铸钢旋启式止回阀

产品标签：H44H-16C旋启式止回阀,DN100旋启式止回阀,DN200旋启式止回阀

更新时间：2021/2/12 13:18:05

访问统计：

H44H-16/25C铸钢旋启式止回阀概述：

H44H铸钢旋启式止回阀也叫旋启式法兰止回阀，是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。

H44H-16/25C铸钢旋启式止回阀结构与特点：

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、产品按国家标准GB/T12235设计制造。

4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用

H44H-16/25C铸钢旋启式止回阀适用范围：

城建、化工、冶金、石油、制药、食品、饮料、环保，选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

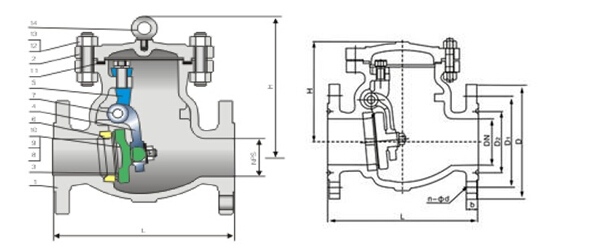

H44H-16/25C铸钢旋启式止回阀结构图：


H44H-16/25C铸钢旋启式止回阀采用标准：

结构形式	螺柱阀盖升降式止回阀
设计依据	GB	API
设计标准	GB/T 12235	BS1868
结构长度	GB/T 12221	ASME B16.10
连接法兰	JB/T 79-94	ASME B16.5
试验和检验	JB/T9092	API 598

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

H44H-16/25C铸钢旋启式止回阀性能参数：

型号		H44H-16C～250
工作压力（MPa）		1.6～25
适用温度（℃）		≤425
适用介质		水、蒸汽、油品
材料	阀体、阀盖、阀瓣	碳素钢
	密封面	碳钢堆焊铁基合金

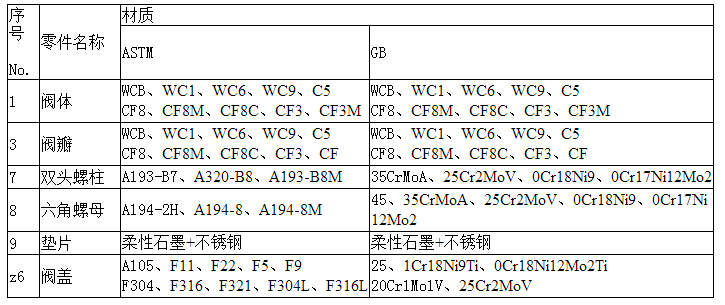

H44H-16/25C铸钢旋启式止回阀主要零件材料：


H44H-16/25C铸钢旋启式止回阀连接尺寸表：

型号	公称压力 PN （MPa）	公称通径 DN （mm）	尺寸(mm)								重量（Kg）
型号	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

型号	公称压力 PN （MPa）	公称通径 DN （mm）	尺寸(mm)								重量（Kg）
型号	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30
