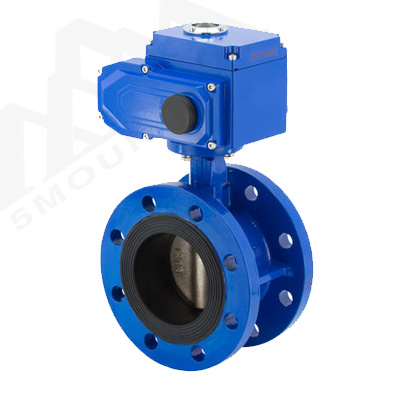

D943X电动法兰软密封蝶阀用途及特点
D943X电动法兰软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
电动法兰蝶阀D943X主要特点:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动法兰蝶阀D943X主要结束参数
公称通经DN(mm) |
50～2000 |
50～1600 |
||
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
电动法兰蝶阀D943X主要零部件材料
零件名称 |
材料 |
阀体 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
阀轴 |
2Cr13 |
密封圈FBEX(D942X)-6/10/16电动软密封蝶阀 |
丁腈耐油橡胶 |
填料 |
柔性石墨 |
电动法兰蝶阀D943X采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
电动法兰软密封蝶阀D943X执行机构
1.电源：电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度：-20—+60℃(特殊订货-60—+80℃)
3.相对温度：≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。(详见GB3836.1)
5.防护等级：户外型和防爆型为IP55(可订制IP67)。
6.工作制：为短时10分钟(可订制30分钟)。
也可选用3810系列或DKJ系列电子式角行程执行机构.亦可选用PSQ系列或KOX系列。≥DN200口径阀门一般采用380VAC电动执行器
