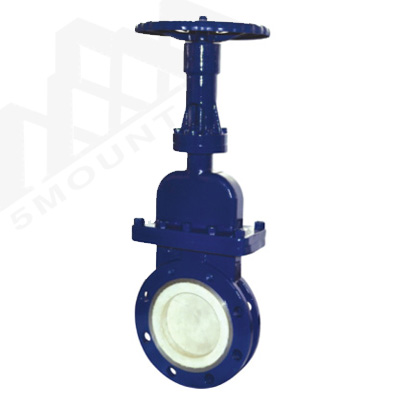

PZ73TC暗杆陶瓷浆液阀

所属类别：陶瓷阀系列

产品名称：PZ73TC暗杆陶瓷浆液阀

产品标签：PZ73TC对夹陶瓷排渣浆液阀,排渣陶瓷浆液阀,PZ73TC陶瓷刀闸阀

更新时间：2021/2/16 21:29:15

访问统计：

一、PZ73TC暗杆陶瓷浆液阀产品概述：

PZ73TC暗杆陶瓷浆液阀，也叫陶瓷刀形闸阀、陶瓷刀闸阀。它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

二、PZ73TC暗杆陶瓷浆液阀应用范围：

1.采矿、钢铁工业——用于煤炭、滤渣浆等；

2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水；

3.造纸工业——用于任何浓度纸浆、料水混合物；

4、电站除灰——用于灰渣浆液。

三、PZ73TC暗杆陶瓷浆液阀维护注意事项：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置, 手轮在顶部）。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用, 每月至少润滑一次。

四、零部件材料：

阀体、阀盖	不锈钢、碳钢	型号 Type	公称压力（MPa）	试验压力（MPa）		工作温度	适用介质
闸板	耐磨合金+不锈钢、碳钢	型号 Type	公称压力（MPa）	壳体	密封	工作温度	适用介质
阀杆	不锈钢	PZ73TC PZ643TC PZ943TC	1.0	1.5	1.1	≤150℃	煤渣、灰渣、渣水混合物等介质
密封面	耐磨合金或结构陶瓷			1.6	2.4	1.8

五、产品尺寸：

型号	PN	尺寸（mm）
型号	PN	DN	L	D	D0	≈H
PZ73TC	1.0MPa	50	90	160	180	285
		65	90	180	180	298
		80	90	195	220	315
		100	90	215	220	365
		125	90	245	230	400
		150	100	280	280	475
		200	100	335	360	540
		250	110	390	360	630
		300	120	440	400	780
		350	130	500	400	885
	1.6MPa	50	90	160	180	285
		65	90	185	180	295
		80	90	200	220	315
		100	90	220	220	365
		125	90	250	230	400
		150	100	285	280	475
		200	100	340	360	540
		250	110	405	360	630
		300	120	460	400	780
		350	130	520	400	885
