BQ340TC陶瓷偏心半球阀

所属类别：陶瓷阀系列

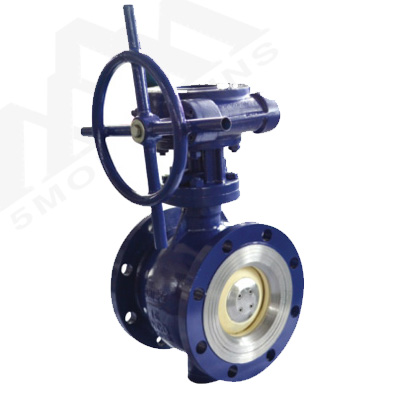

产品名称：BQ340TC陶瓷偏心半球阀

产品标签：气动陶瓷偏心半球阀PQ640TC,涡轮偏心半陶瓷球阀,不锈钢陶瓷偏心半球阀

更新时间：2021/2/16 18:43:25

访问统计：

陶瓷偏心半球阀产品概述：

PQ340TC陶瓷偏心半球阀采用半球式设计，阀门打开时半球体藏在阀体一侧，使整个阀门的腔体通道畅通无死角，不藏料，无卡死点，开关灵活。产品采用弹簧预紧设计，切设有补偿结构使用寿命长。陶瓷硬度特高及具有自洁和自润滑的特性，能在密封付间开关之时相互清楚污垢及粘着物、也可以相互间在开关时修复密封面的精度，从而保持了阀门密封的可靠性。

陶瓷偏心半球阀结构特点：

陶瓷偏心半球阀密封付均采用高品质陶瓷材料制造，阀门密封球面采用先今较前沿的真空成圆及电脑测控技术，保证了密封付完全吻合，真正实现了硬密封。零泄漏。阀门整体设计吸收了球阀、圆顶阀、蝶阀的优点，在结合陶瓷材料的特性上是该阀门真正具有耐磨损、耐腐蚀、耐高温、寿命长的优点，在排渣放料系统上是普通阀门寿命的4至6倍。

陶瓷偏心半球阀零件材料：

序号	名称	材料	序号	名称	材料
1	阀盖	WCB	7	压圈	WCB
2	垫片	氟橡胶	8	螺栓	20#
3	阀体	WCB	9	密封垫片	氟橡胶
4	半球体	WCB	10	支架	WCB
5	阀座	结构陶瓷	11	驱动装置	成品件
6	密封圈	结构陶瓷	12

一．PQ640TC气动陶瓷偏心半球阀产品说明

阀体和阀芯回转中心（即阀杆轴线）与阀芯的密封球面的几何中心偏置一个径向尺寸，还与阀座密封面在阀体通道轴线上有个偏置尺寸，密封副为增韧陶瓷-增韧金属，它在外力作用下接触，阀门依靠两个偏心实现自锁关闭，偏心的合理选配使得自锁角小于摩擦角。自锁角选的大小关闭容易，开启特困难，角度选大了，虽然开启力小，但关闭力矩迅猛增加。试验台的反复试验，确定两个搭配合理的偏心量至关重要。可靠的自锁性能确保其密封严紧。其结构经多年不断改进，日臻完善，性能稳定，它操作轻便灵活，使用寿命长，磨损能自动补偿，偏心楔紧能自动清除结垢。

火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。陶瓷球阀具有很强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

双偏心陶瓷半球阀的优点

1.陶瓷硬密封，密封严紧，能自动切除结垢不影响启闭，这是半球阀特点。

2.操作扭矩小，转90“即可启闭完成，操作轻便，用电动，气动装置还可实现远距离自动控制。

3.流通面积大，流阻极小，阀门开启后阀芯藏于阀体内腔一侧，流体直通，几乎无阻力。

4.使用寿命长，密封副耐磨，具有补偿量。

BQ型双偏心半球阀，用途广泛，该产品在有色冶炼，钢铁，电力，燃气，石化等工业部门已得到了广泛应用，并产生良好的社会效益。

陶瓷阀的性能特点：

1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。

3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

4、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的优势，也是目前很合适此类介质的阀门。
