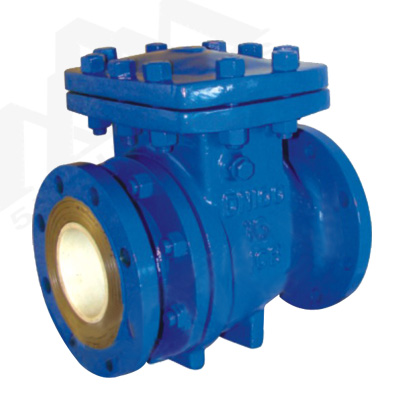

H44TC耐磨陶瓷止回阀

H44TC旋启式陶瓷止回阀主要针对火力发电厂灰渣排放系统设计。阀瓣在阀体内腔处于自然下垂状态，当开泵正常运行时，管路内的压力将阀瓣推动沿阀杆轴线转动而开启，介质通过；停泵时，阀瓣以自身重力和介质回流的压力而自动关闭实现止回，防止介质倒流。

公称通径：D100~400mm

公称压力：PN1.0~2.5MPa

适用温度：≤200℃

材质：碳钢、不锈钢等

介质：灰渣、泥渣、煤渣、矿浆、污水等

广泛应用：电力、石化、冶金建材等工艺控制系统

H44TC旋启式陶瓷止回阀结构特点：

1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高。

2、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高，使用寿命长。

3、本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能且隔热性好。

4、可用于高硬度的颗粒介质；可用于各种复杂工况，更专业！

5、可用于有软颗粒但又有腐蚀介质中；成本低，性价比高。

H44TC旋启式陶瓷止回阀型号：

铸钢：H44TC-16C、H44TC-25C、H44TC-40C、H44TC-64C、H44TC-100C

不锈钢：H44TC-16P、H44TC-25P、H44TC-40P、H44TC-64P、H44TC-100P

H44TC耐磨陶瓷止回阀概述：

陶瓷止回阀主要是针对火力发电厂灰渣牌坊系统而设计的,该止回阀不但耐磨损,且非常适用于软浆体和硬浆体介质中使用,也可以在水.油.汽等介质单向流动的管线中使用,启闭方式自动和气动两种,气动装置选用中日盒子阿尔法麦克斯公司的产品,密封形式采用软密封和硬密封两种供用户根据工程需要任意选用,,密封技术均采用本公司的专利技术,通道两端为法兰连接或焊接,该阀门在管线中安装时不要使阀门承受较重的力,大通径的止回阀,应独力给以支持,使之不受管系中压力的影响,以免发生事故.

H44TC耐磨陶瓷止回阀工作条件和主要技术参数：

(1).环境温度:-40-60℃

(2).系统工作温度:≤400℃

(3).系统工作压力:1.0Mpa-10.0Mpa

(4).配用气源(气动):0.3-0.7MPa

(5).输送介质:泥浆.灰炸浆.水.油.汽和腐蚀性介质

(6).联接方式:两端法兰连接.焊接

(7).密封形式:软密封.硬密封

H44TC耐磨陶瓷止回阀结构特点：

阀瓣在阀体内腔处于自然下垂状态,当开泵正常运行时,管路内的压力将阀瓣推动沿阀杆轴线转动而开启,介质通过; 停泵时,阀瓣以自身重力和介质回流的压力而自动关闭实现止回.

H44TC耐磨陶瓷止回阀主要件材质：

H44TC耐磨陶瓷止回阀主要外形尺寸和连接尺寸：
